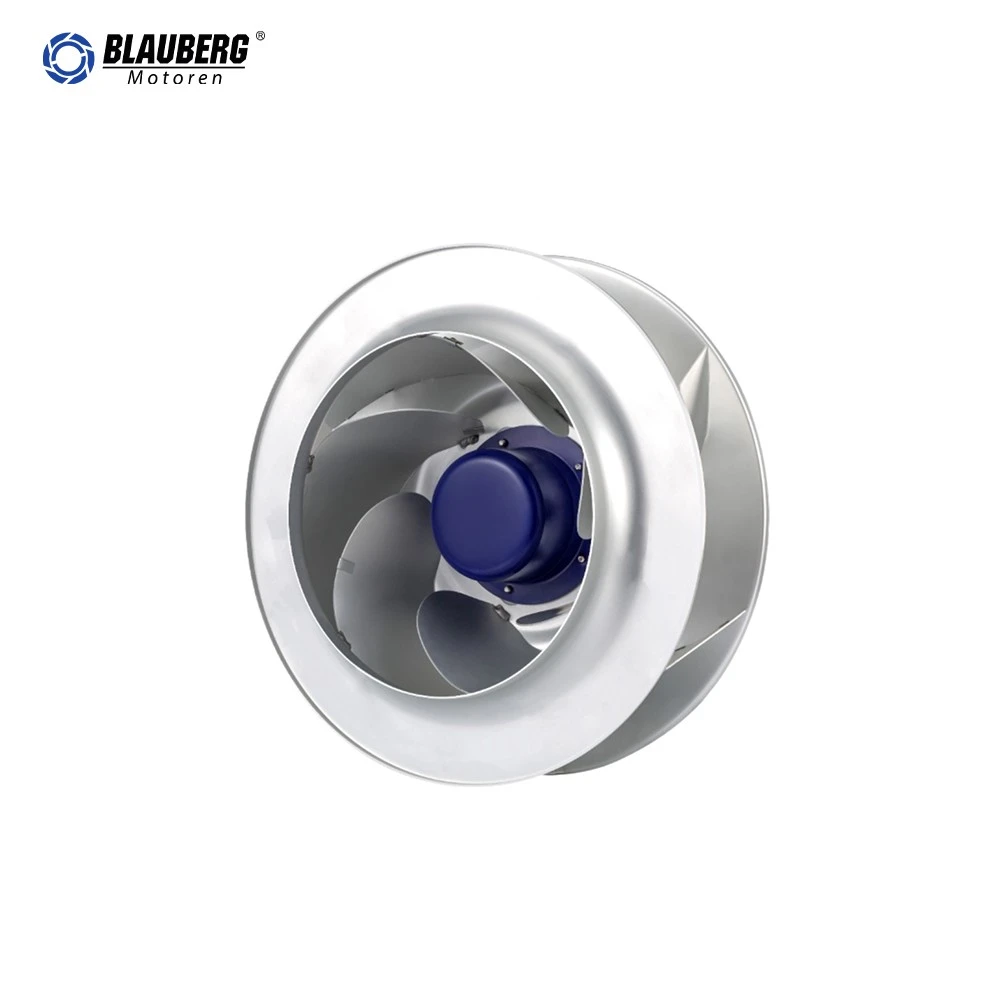

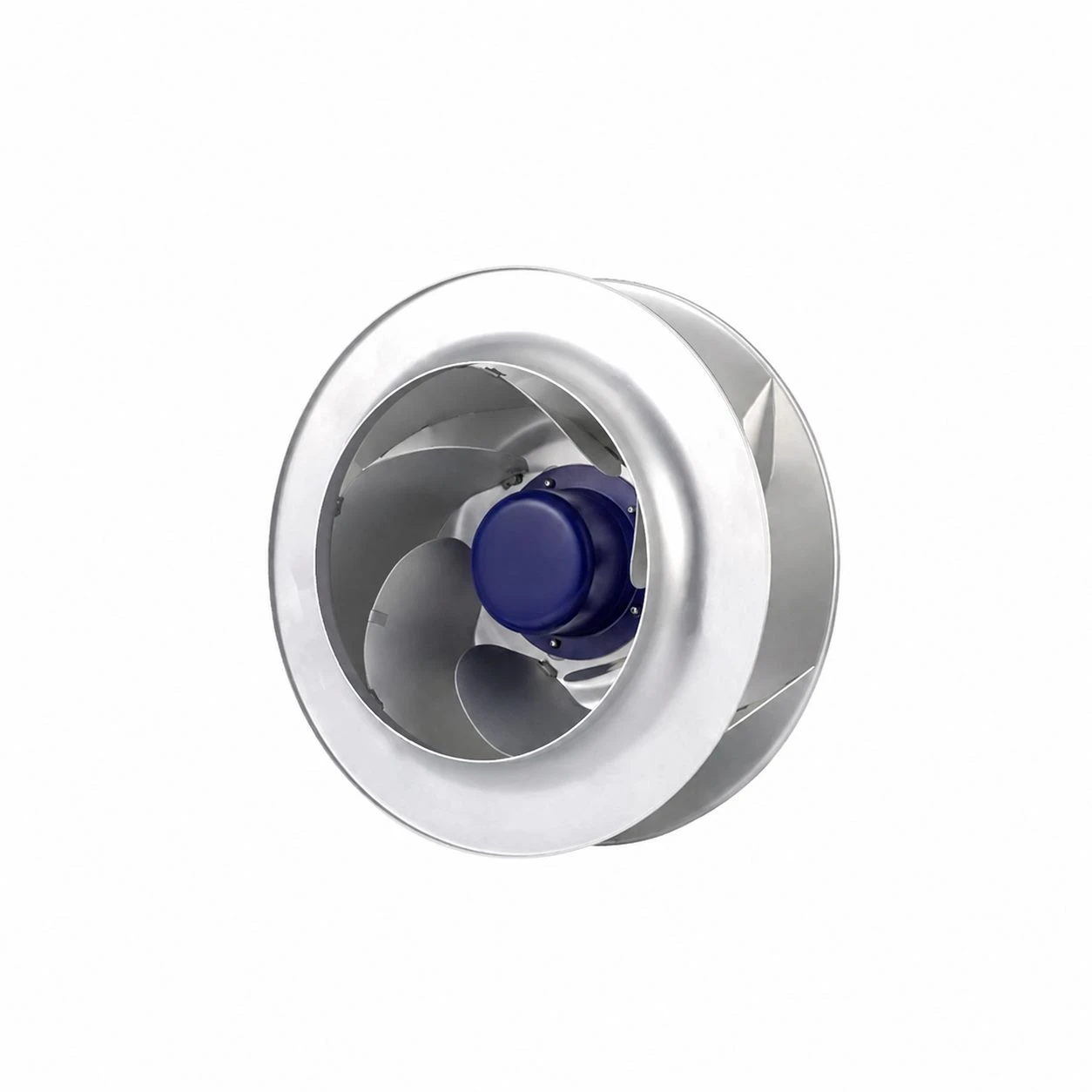

Suzhou Blauberg Motoren Technology Co., Ltd. je jedným z popredných výrobcov a dodávateľov spätne zakrivených odstredivých ventilátorov blauberg bc-b310c-ec-f{6}}mm ec v Číne. Vitajte na nákup hromadných vysoko kvalitných prispôsobených výrobkov vyrobených v Číne a získajte cenovú ponuku z našej továrne. Pre cenovú konzultáciu nás kontaktujte.
Základné informácie
| Model | BC-B310C-EC-F05 | Typ ventilátora | Spätne zakrivený odstredivý ventilátor |
| Nominálny priemer | 310 mm | Typ motora | EC motor s vonkajším rotorom |
| Fáza | Jednofázový | Menovité napätie | 115 VAC |
| Frekvencia | 50/60 Hz | Hodnotená rýchlosť | 2500 ot./min |
| Maximálny vstupný výkon | 380 W | Maximálny vstupný prúd | 3.4 A |
| Úroveň zvuku | 82 dB(A) | Teplota okolia | -25 až +60 stupňov |

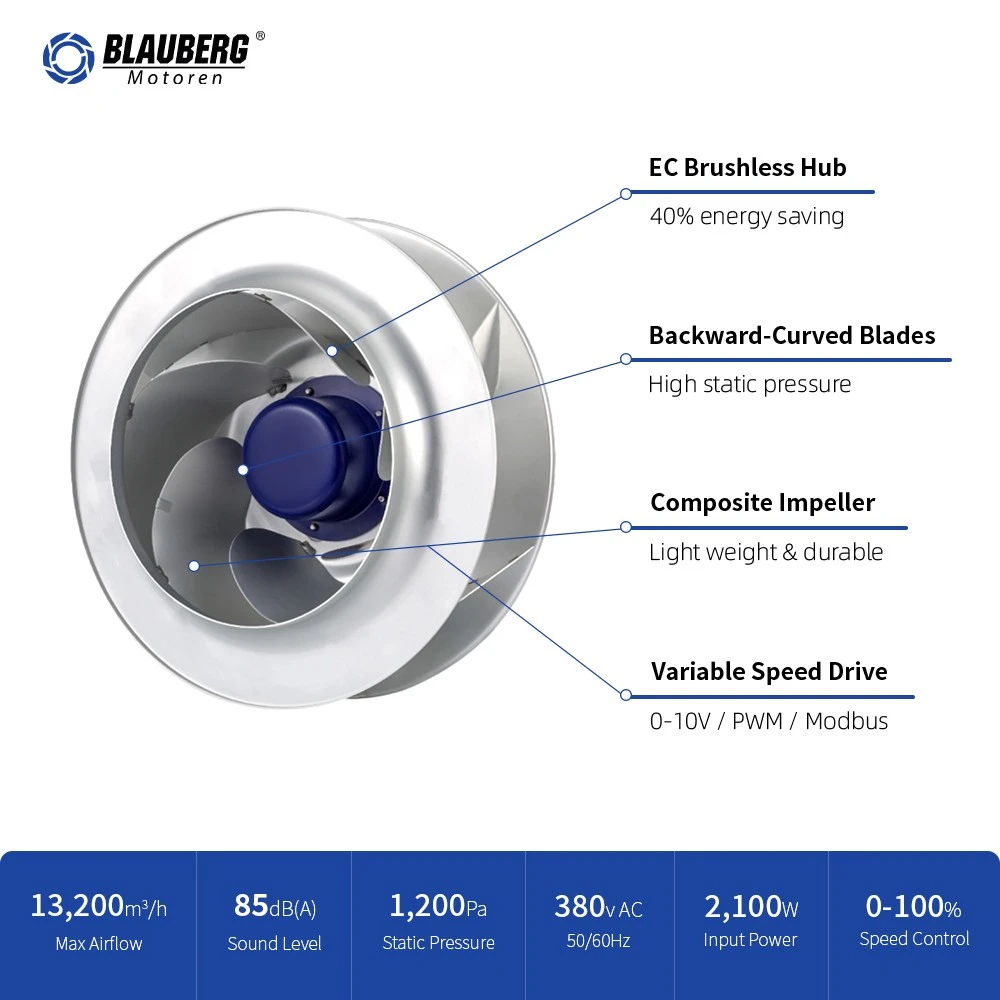

Technický popis
| Model | BC-B310C-EC-F05 | Rozmery | 316 × 316 × 167,2 mm |

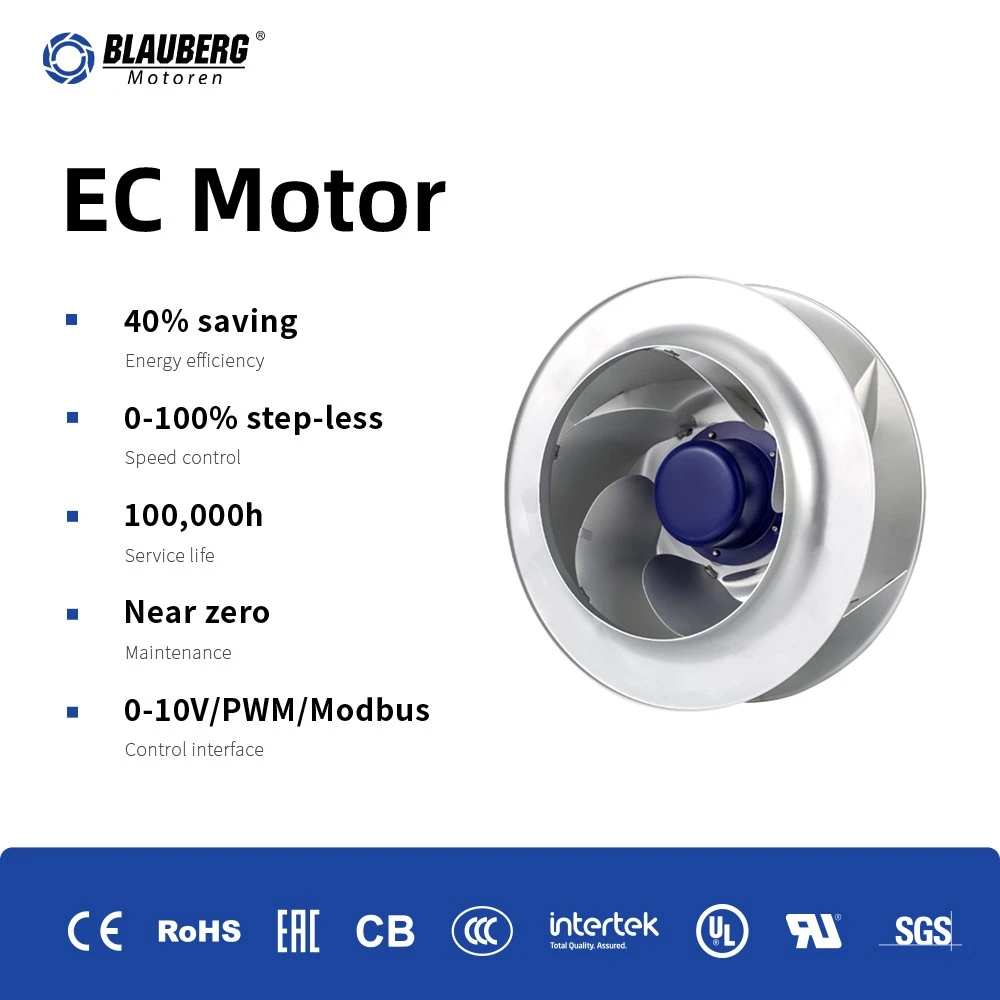

| Motor | EC motor s vonkajším rotorom | Materiál obežného kolesa | Kovové |
| Počet čepelí | 6 | Smer otáčania | Pohľad v smere hodinových ručičiek smerom k rotoru |
| Smer prúdenia vzduchu | Všade naokolo | Povrch rotora | Striekanie plastov |
| Kryt rotora | Natiahnuť | Stupeň ochrany | IP44 |
| Trieda izolácie | F | Prevádzkový režim | S1 |
| Ložisko | Guličkové ložisko | Inštalačná poloha | Akékoľvek |
| Dĺžka kábla | 500 ± 20 mm | Kontrola | RS485 / 0–10 V DC / PWM |
| Spätná väzba rýchlosti | FG, 5 impulzov na otáčku | Certifikácia | CCC, CE, RoHS |
| Dátum vydania | 16. januára 2024 | Hmotnosť | Neuvedené |
Aplikácia produktu
| 1 | Nabíjací stĺpec | 9 | Projekt chladenia zariadení |
| 2 | Kuchynský výfukový systém | 10 | Projekt ventilačnej jednotky |
| 3 | Projekt FFU | 11 | Projekt AHU |
| 4 | Chladenie počítačovej miestnosti | 12 | Projekt čističky vzduchu |
| 5 | Klimatizácia-železničného tranzitu | 13 | Projekt výmenníka tepla |
| 6 | Elektrické spotrebiče | 14 | Projekt telekomunikačných kontajnerov |
| 7 | Projekt FanGrid | 15 | Projekt chladenia dátového centra |
| 8 | Projekt vetracieho zariadenia | 16 | Priemyselný chladiaci systém |
Vzduchový výkon
Celkové rozmery
Elektrické pripojenie
| Linka | Pripojenie | Farba | Funkcia | |
| Elektrické vedenie | PE | Zelená Žltá | Ochranná Zem | |
| U1 | L | Hnedá | Živý drôt | |
| U2 | N | Čierna | Neutrálny vodič | |
| Riadiaca čiara | U3 | RSA | Hnedá | Port RS485 |
| U4 | RSB | Šedá | Port RS485 | |
| U5 | Ovládanie rýchlosti | Žltá | 0~10V & PWM kompatibilná linka (PWM max. hodnota 10V) |
|
| U6 | Spätná väzba signálu | Biela | Linka výstupného signálu RPM 5 impulzov/revolúcia |
|
| U7 | +10V | Červená | Externý výstup +10VDC | |
| U8 | GND | Modrá | GND | |
Ventilátor poskytuje výstupný signál otáčok, nákres výstupného signálu pozri v prílohe. Vfg a pull up rezistor sú pripojené zákazníkom. Vfg=(3–30)VDC, R Väčšie alebo rovné 1000×(Vfg)Ω.
Výstup tacho signálu:IC, Rb1, Rb2, Rfg, Vce, Vfg, GND a Qa.
Stiahnuť
Prevziať špecifikáciu produktu BC-B310C-EC-F05
