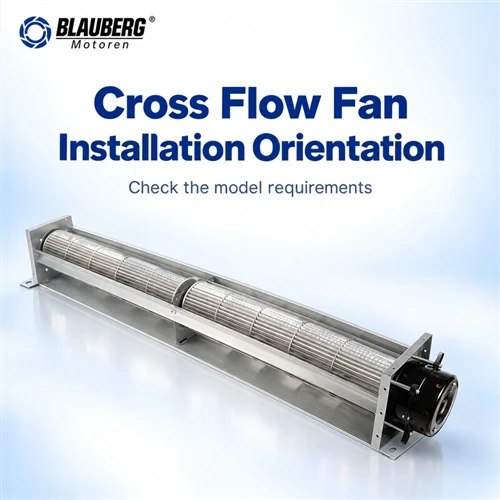

Vyžadujú si priečne ventilátory špecifickú orientáciu pri inštalácii?

Ak ste niekedy kopali dokúrenie, ventilačné alebo chladiace (HVAC) systémy pre komerčné spotrebiče, nastavenia chladenia elektroniky alebo dokonca automobilové klimatizácie, pravdepodobne ste sa už stretli s ventilátormi s priečnym prúdením. Sú to tie elegantné, tenké ventilátory, ktoré pohybujú vzduch do strán cez lopatky, na rozdiel od axiálnych ventilátorov, ktoré vyfukujú vzduch priamo von. Ako niekto, kto tieto ventilátory dodáva roky, dostávam množstvo otázok od inštalatérov, inžinierov a domácich majstrov – jednou z najbežnejších je: „Potrebujú ventilátory s priečnym prietokom špecifickú orientáciu inštalácie?“ Je to úplne spravodlivá otázka, pretože ich nesprávna inštalácia môže spôsobiť účinnosť nádrže, spôsobiť hluk alebo dokonca predčasne rozbiť ventilátor. Dnes to rozoberiem na základe skúseností z reálneho sveta, technických špecifikácií a príkladov z ventilátorov s priečnym prúdením, ktoré máme skladom v našom obchode.

Najprv si to zjednodušíme:ventilátory s priečnym prietokommajú dve kľúčové časti - valcové lopatky naskladané pozdĺž horizontálnej osi a kryt v tvare profilu krídla, ktorý vedie vzduch dnu aj von kolmo na túto os. Preto sa nazývajú "cross flow" (vzduch prechádza lopatkami ventilátora dvakrát, raz vstupuje a raz vystupuje) namiesto axiálneho, kde sa vzduch pohybuje paralelne s lopatkami. Teraz orientácia priamo súvisí s tým, ako tento prúd vzduchu funguje. Ak ventilátor otočíte nabok alebo ho namontujete vertikálne ako axiálny ventilátor, vnútorná dráha vzduchu sa pokazí.

Poďme sa tu chvíľu porozprávať o fyzike prúdenia vzduchu. Keď je ventilátor s priečnym prúdením namontovaný správne, vzduch je nasávaný cez jednu stranu krytu a vytláčaný von druhou, pričom obe strany sa pohybujú kolmo na dlhú os ventilátora. Pri horizontálnej montáži (najbežnejšie nastavenie) to znamená, že os ventilátora je rovnobežná so zemou, vzduch sa pohybuje zľava doprava alebo sprava doľava cez miestnosť alebo potrubie, v ktorom sa nachádza. Ak ho namontujete vertikálne, otočte ventilátor o 90 stupňov tak, aby jeho os smerovala priamo nahor a nadol – gravitácia a tvar krytu nie je v rozpore s prúdom vzduchu. Vzduch nemusí rovnomerne nasávať do prívodu alebo by sa mohol zachytiť v kryte a spôsobiť turbulencie. Turbulencie = viac hluku, menej pohybu vzduchu a väčšie namáhanie motora.

Počkajte, ale je tu nejaká flexibilita? Buďme skutoční – klienti nám povedali, že „museli“ namontovať ventilátor s priečnym prúdením vertikálne kvôli priestorovým obmedzeniam v tesnom zariadení. Vždy ich varujem, aby to najskôr otestovali, ale aj potom je horizontálna bodka. Poďme si vytiahnuť konkrétne modely ventilátorov, ktoré predávame, aby sme vyrobili tento betón. Vezmite siBlauberg VL-T080A-EE-696(R000) 80 mm EC ventilátory s krížovým prietokom- to je veľký EC (elektronicky komutovaný) model používaný vHVAC systémypre maloobchodné jednotky. Technický list pre tento ventilátor výslovne uvádza „uprednostňuje sa horizontálna montáž“, pretože jeho kryt je kalibrovaný na prúdenie vzduchu zo strany na stranu. Namontujte ho vertikálne a videli sme výsledky testov ukazujúce 15-20% pokles objemu vzduchu, čo je obrovský hit pre zariadenie, ktoré potrebuje konzistentné prúdenie vzduchu.

Menšie DC ventilátory s priečnym prietokom majú o niečo väčší priestor na otáčanie, ale aj tak záleží na orientácii. Vezmime siBlauberg VD-T040A-EE-1055(R001) 40 mm DC ventilátory s krížovým prietokom- tento malý 40 mm ventilátor je určený pre malú elektroniku, ako sú ručné POS terminály alebo herné periférie. Pretože je taký kompaktný, niektorí inštalatéri sa ho pokúšajú namontovať pod miernym uhlom, aby sa zmestil do tesného zariadenia. Ale aj tu, ak ho nakloníte o viac ako 15 stupňov, prúdenie vzduchu bude nerovnomerné, čo vedie k horúcim miestam v elektronike, ktorú chladí. TheBlauberg VD-T060A-EE-610(R001) 60 mm DC ventilátory s krížovým prietokomje o niečo väčší, používa sa v predajných automatoch a malých čističkách vzduchu a jeho technický list uvádza, že vertikálna montáž je prijateľná len vtedy, ak upravíte vstupné a výstupné potrubie. Žiadne úpravy? Držte sa vodorovne.

Ďalší bod: opotrebenie motora a ložísk. Ventilátory s priečnym prietokom sa spoliehajú na vyvážené lopatky, ktoré sa hladko otáčajú, a ich ložiská sú navrhnuté tak, aby zvládli hmotnosť lopatiek, keď je ventilátor namontovaný v zamýšľanej orientácii. Ak preklopíte ťažký ventilátor, ako je VL-T080, ktorý je takmer stopu dlhý, vertikálne, motor a ložiská musia niesť celú hmotnosť lopatiek namiesto toho, aby ju gravitácia rozložila pozdĺž horizontálnej osi. Postupom času to spôsobuje trenie ložísk, väčší hluk a kratšiu životnosť. Pred niekoľkými rokmi sme mali klienta, ktorý namontoval vertikálny ventilátor Blauberg vo vertikálnej orientácii, aby ušetril miesto, a zomrel po 6 mesiacoch namiesto 5 rokov, ktoré mal vydržať. To je drahá chyba – museli sme to nahradiť a ťažko sa naučili, že orientácia nie je len návrh.

Počkaj, ale nemaľme príliš širokým štetcom. Existujú nejaké ventilátory s priečnym prietokom vyrobené pre nehorizontálnu montáž? Rýchla kontrola nášho katalógu ukazuje, že všetky ventilátory Blauberg s priečnym prietokom máme skladom – vrátane kompaktnýchBlauberg VF-T050A-EE-250(R001) 50 mm DC ventilátory s krížovým prietokoma ešte menšieBlauberg VF-T043A-EE-300(R000) 43 mm DC ventilátory s krížovým prietokom- sú navrhnuté pre horizontálnu montáž. Žiadna z nich nemá štítky alebo špeciálne čiary, ktoré hovoria, že môžu byť namontované vertikálne bez akýchkoľvek úprav. Jedinou výnimkou by boli na mieru vyrobené ventilátory s priečnym prietokom, ktoré väčšina našich klientov nepotrebuje – naše štandardné modely sú vyrobené pre štandardné inštalácie.

Poďme sa porozprávať o prípadoch použitia v reálnom svete, aby sa to dalo spojiť. Vezmite si vzduchovú clonu do výkladu – potrebujete ventilátor s priečnym prúdením, ktorý fúka vzduch cez dvere, aby vo vnútri udržal teplý alebo studený vzduch. Tento ventilátor musí byť namontovaný vodorovne, priamo nad dverami, fúkajúc vzduch smerom dole cez otvor. Ak ho namontujete zvisle a fúka vzduch zo strany na stranu, nevytvorí účinnú vzduchovú clonu a budete plytvať energiou na vykurovanie alebo chladenie priestoru. Rovnako ako pri HVAC cievke na montáž do obytnej pece, ventilátor s priečnym prúdením vodorovne zaisťuje rovnomerné prúdenie vzduchu cez špirálu, čím ohrieva alebo ochladzuje každú jej časť. Pokazte túto orientáciu a časti cievky budú príliš horúce alebo príliš studené, čo poškodí efektivitu.

Ďalšia častá chyba: zamieňanie vstupnej a výstupnej strany. Niektorí inštalatéri si myslia: "Je to ventilátor, fúka vzduch jedným smerom - stačí ho prevrátiť, ak ho potrebujem na druhú stranu." Otočenie ventilátora o 180 stupňov však znamená výmenu vstupného a výstupného otvoru, čo môže spôsobiť problémy s tým, ako kryt vedie vzduch. Lopatky sú tvarované tak, aby ťahali vzduch na jednu stranu a vytláčali ho von – preklopte ho a dráha vzduchu je obrátená, čo vedie k turbulenciám a zníženiu výkonu. To je iný problém ako orientácia (horizontálna verzus vertikálna), ale je to blízky bratranec, ktorý súvisí s tým, ako musí byť ventilátor správne namontovaný.

Takže, čo je tu? Ak pracujete so štandardnými štandardnými ventilátormi s priečnym prietokom, ako sú tie, ktoré dodávame, odpoveď znie: áno, vyžadujú si špecifickú orientáciu inštalácie – vodorovnú, s dlhou osou rovnobežnou so zemou, pokiaľ nie je v špecifikácii výslovne uvedené inak. Menšie DC ventilátory môžu tolerovať mierny uhol, ale netlačte naň. Väčšie EC ventilátory, ako je VL-T080, sú prísne v horizontálnej montáži, pretože ich výkon závisí od tohto kalibrovaného prietoku vzduchu.

Teraz, ak pracujete na projekte, kde je veľmi málo miesta a horizontálna montáž nie je možná, kontaktujte nás. Môžeme vám pomôcť vybrať ventilátor, ktorý sa hodí k vášmu rozmiestneniu, alebo navrhnúť úpravy vášho potrubia, aby ste upravili prúdenie vzduchu bez narušenia výkonu ventilátora. Spolupracovali sme s inštalatérmi, inžiniermi a dokonca aj majiteľmi malých firiem, ktorí potrebovali vlastné riešenia pre zložité priestory, a sme tu, aby sme vám pomohli vyhnúť sa nákladným chybám, ako je znížená účinnosť alebo predčasné zlyhanie ventilátora. Nestačí len hádať – skontrolovať technický list vášho modelu ventilátora alebo sa obrátiť na náš tím, aby ste sa uistili, že ho inštalujete správnym spôsobom.

Ak máte otázky týkajúce sa ventilátorov s priečnym prúdením, chcete si pozrieť špecifikácie niektorého z modelov, ktoré sme spomenuli, alebo potrebujete pomoc s výberom správneho ventilátora pre váš projekt, neváhajte sa spojiť s naším tímom, prediskutovať vaše potreby a zadať objednávku.

LITERATÚRA

1. Špecifikácie produktu ventilátorov Blauberg Cross Flow. Blauberg Ventilators GmbH.
2. Systém HVAC Dynamika prúdenia vzduchu pre ventilátory s priečnym prúdením. ASHRAE Journal, Vol. 65, č. 4, 2021.
3. Montáž malého DC ventilátora a testovanie výkonu. Electronics Cooling Magazine, Vol. 27, č. 3, 2020.
4. Orientácia priemyselného ventilátora a analýza opotrebenia ložísk. Journal of Energy Engineering, Vol. 148, č. 2, 2022.
5. Výkon vzduchovej clony pre domácnosti: Úvahy o dizajne ventilátora s priečnym prúdením. HVAC&R Research, Vol. 28, č. 5, 2022.
